常用滾筒輸送機的設計與計算

滾筒輸送機是一種用途廣泛的機械化運輸設備,常在汽車制造行業的砂型鑄造車間和發動機裝配車間的造型、制芯、清理、裝配等工部中運用。用于聯結各工藝主機和輔機設備組成生產線、回箱輥道、存放和輸送模板框輥道、組芯輥道、鑄件鏟磨清理輥道以及發動機裝配線等。

以前,國內滾筒輸送機常作為非標設備進行設計制造,在機械行業和鑄造行業中常用φ73,φ105,φ155三種直徑的輥?zhàn)?但品種規格較少,同時鏈傳動機動輥產品在汽車制造領域的鑄造行業中幾乎是空白。為了適應國內的普遍需要,國內輸送設備行業根據機械工業各大設計院聯合設計的產品,開發了GZT型滾筒輸送機。

為了更好的配合使用滾筒輸送機系列產品樣本資料(行業標準JB/m012-93),筆者對輥?zhàn)虞斔偷脑O(shè)計選型與計算介紹如下。

GZT型滾筒輸送機的主要參數與形式

(1)D為輥?zhàn)油鈴?mm:25,45,50,60,76,89,108,113,159)。

(2)B為滾筒輸送機寬度,mm:160,200,250,320,400,500,630,800,100,1250可根據實際需要選用非標準寬度或大于1250mm的寬度,但許用載荷需要校核。

(3)P為輥?zhàn)娱g距,mm:50,75,100,125,150,180,200,250,300。

(4)GZT系列中轉彎段的錐輥小端外徑規定為φ50和φ60,錐度為1:16和1:30。

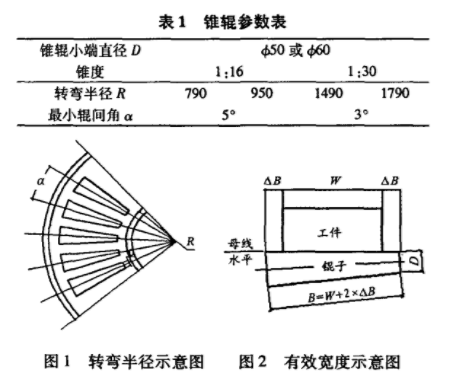

(5)轉彎段機架內側半徑R,mm;規定由以下條件決定如圖1和表1所示。

(6)轉彎段角度有:30°,45°,60°,90°,常用45°和90°兩種。

(7)機動輥?zhàn)拥乃俣确秶鸀?.05-2,m/s;常用0.1~0.32,m/s

(8)GZT滾筒輸送機除了分為非機動和機動外,還分為定軸型和轉軸型。后者與前者比較在同樣直徑和寬度條件下,單個輥?zhàn)映惺艿妮d荷可以更大一些。

(9)機架標準長度有1500,2000,3000三種,可根據需要任意組合。

(10)支腿用螺栓與機架連接,底板焊在基礎埋板上,其高度可通過螺栓進行調節。

(11)轉彎段錐輥為母線水平型,物件靠錐輥長度方向不同的線速度改變運動方向。

(12)GZT型包括邊輥和多輥形式。

滾筒輸送機具有標準化、系列化、通用化程度高的特點,易于拼裝組成不同的生產線,同時不需要特殊土建基礎。由于滾筒輸送機在輸送成件物品時具有明顯優點,因而在各生產部門和行業的物件輸送中,尤其是在各種流水生產線中得到了廣泛的應用。筆者介紹了非機動輥道和鏈傳動激動輥道兩大類滾筒輸送機的選型原則和基本計算公式,為相關設計人員在工廠設計選用此類產品時提供了實用方法。
